오늘은 캐드 파일을 pdf파일로 변환 에 대해 알아보려고합니다.
건축, 기계, 전기, 인테리어 등 다양한 산업 분야에서 캐드(CAD) 프로그램은 필수적인 설계 도구로 자리 잡고 있습니다. 캐드 파일은 정밀한 도면 작업과 수정에 매우 적합하지만, 파일 형식 특성상 모든 사람이 쉽게 열어보거나 활용하기에는 다소 제한적인 측면이 있습니다. 특히 캐드 프로그램이 설치되어 있지 않은 환경에서는 파일을 열 수 없고, 버전에 따라 호환성 문제가 발생하기도 합니다. 이러한 불편함을 해결하기 위한 방법으로 많은 분들이 캐드 파일을 PDF 파일로 변환하여 활용하고 계십니다. PDF는 범용성이 높고 보안 설정이 가능하며, 출력이나 공유에도 적합한 파일 형식이기 때문입니다. 본 글에서는 캐드 파일을 PDF 파일로 변환하는 방법에 대해 알아보겠습니다.
캐드 파일을 PDF로 변환하는 가장 큰 이유는 접근성과 호환성에 있습니다. 캐드 파일은 AutoCAD, ZWCAD, BricsCAD 등 전용 프로그램이 있어야 열 수 있는 반면, PDF 파일은 대부분의 컴퓨터와 모바일 기기에서 별도의 프로그램 설치 없이 확인할 수 있습니다. 이로 인해 설계자뿐만 아니라 발주처, 협력업체, 현장 담당자 등 다양한 이해관계자들과 도면을 공유하기가 훨씬 수월해집니다.
또한 PDF 파일은 원본 도면의 구조와 비율을 그대로 유지할 수 있다는 장점이 있습니다. 캐드 파일을 이미지 파일로 변환할 경우 해상도 저하나 축척 오류가 발생할 수 있지만, PDF로 변환하면 선의 두께, 치수, 레이아웃 등이 비교적 정확하게 유지됩니다. 특히 출력이 필요한 경우, PDF는 프린터 환경에 따른 오류를 최소화해 주는 안정적인 형식입니다.
캐드 파일을 PDF로 변환하는 방법은 여러 가지가 있습니다. 가장 일반적인 방법은 캐드 프로그램 자체의 출력 기능을 활용하는 것입니다. AutoCAD를 예로 들면, ‘플롯(Plot)’ 또는 ‘출력’ 기능을 선택한 뒤 프린터 항목에서 ‘DWG to PDF’ 또는 ‘PDF 프린터’를 선택하여 저장하는 방식입니다. 이 방법은 별도의 프로그램 설치가 필요 없고, 선 색상이나 출력 배율, 용지 크기 등을 세밀하게 조정할 수 있어 실무에서 가장 많이 사용됩니다.
다만, 이 방법은 캐드 프로그램이 컴퓨터에 설치되어 있어야만 가능하다는 한계가 있습니다.
따라서 캐드 프로그램이 설치되어 있지 않은 경우에는 캐드뷰어(무료) 프로그램이나 온라인 변환 서비스를 이용하여 캐드 파일을 PDF로 변환하실 수 있습니다.
두 번째 방법은 캐드뷰어 프로그램이나 가상 프린터를 사용하는 것입니다. 이러한 프로그램은 캐드 파일뿐만 아니라 다양한 형식의 파일을 PDF로 변환할 수 있도록 지원합니다. 캐드 뷰어 프로그램에서 일반 프린터처럼 해당 가상 프린터를 선택하여 출력하면 자동으로 PDF 파일이 생성되는 구조입니다. 이 방식은 여러 도면을 한 번에 PDF로 변환해야 할 때 특히 유용합니다.
먼저 오토캐드 뷰어를 이용해서 dwg 파일을 pdf파이로 변환하는 방법입니다.
오토캐드 뷰어 dwg trueview 무료 다운로드
https://www.autodesk.com/kr/viewers
Autodesk사이트에 접속하시면 다음과 같은 화면이 표시됩니다.
해당 화면에서 ‘Windows 뷰어’ 를 클릭해 주시면 됩니다.
Windows 뷰어를 선택하면 DWG TrueView 소개 화면이 나타나며,
해당 화면에서 ‘시작하기(영문)’ 버튼을 클릭해 주시면 됩니다.
DWG TrueView 전용 페이지로 이동한 뒤 ‘Install’ 버튼을 누르고,
약관 동의 화면에서 ‘Accept’ 버튼을 누르면 프로그램 다운로드가 자동으로 진행됩니다.
DWG TrueView 설치 및 사용법
⚠️ 주의사항: DWG TrueView 설치 중 재부팅될 수 있으니, 중요한 작업은 미리 저장하고, 실행 중인 프로그램을 모두 종료한 후 설치를 진행해 주시기 바랍니다.

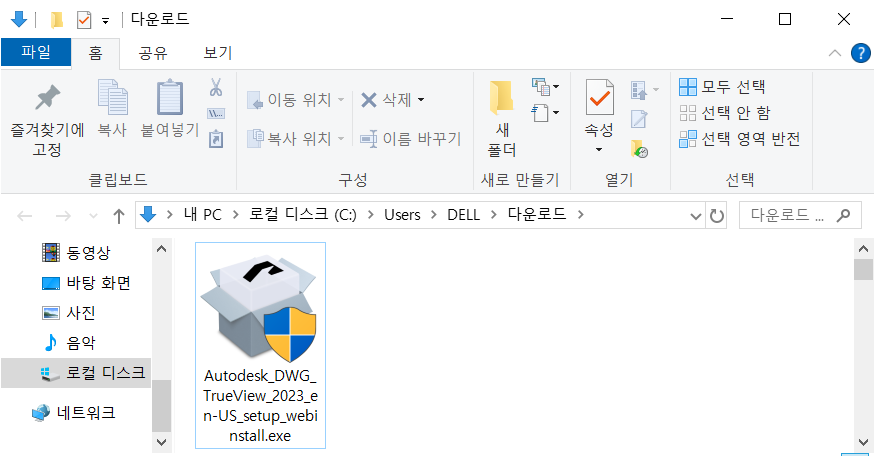

다운로드가 완료되면 설치 파일이 생성되며,
해당 파일을 더블 클릭하여 DWG TrueView 설치를 진행하시면 됩니다.
프로그램을 실행하면 다음과 같이 ‘준비 중…’ 화면이 표시되며,
로딩이 완료될 때까지 잠시만 기다려 주시면 됩니다.

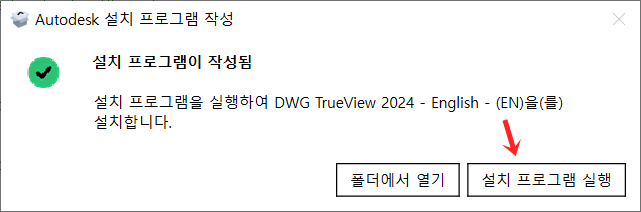

이후 위와 같은 화면이 나타나면,
‘설치 프로그램 실행’ 버튼을 클릭하여 설치를 진행해 주시면 됩니다.
다음과 같은 화면이 표시되면 잠시 기다려주세요.

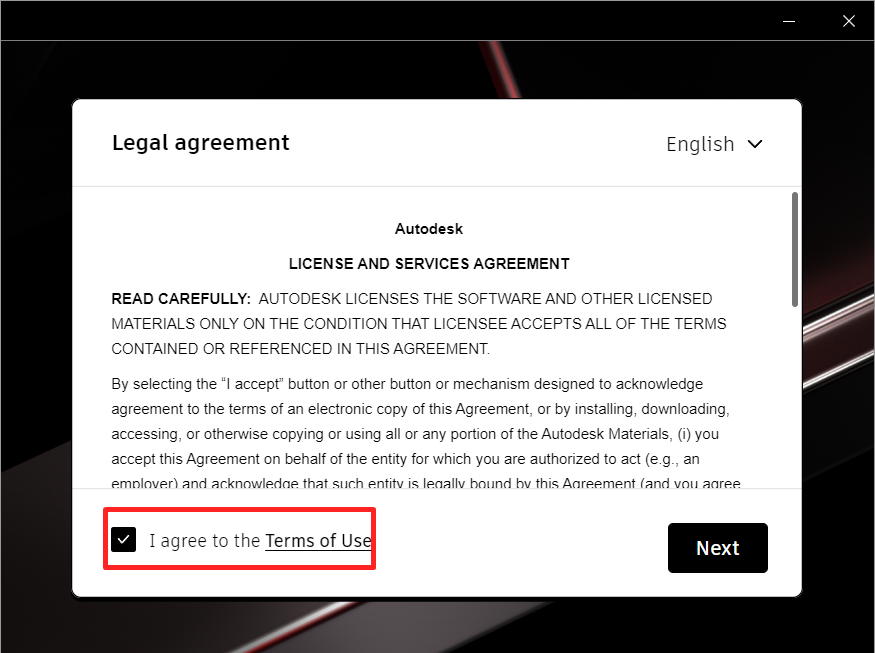

다음과 같은 화면이 표시되면 ‘I agree to the’ 항목에 체크한 뒤 Next 버튼을 클릭합니다

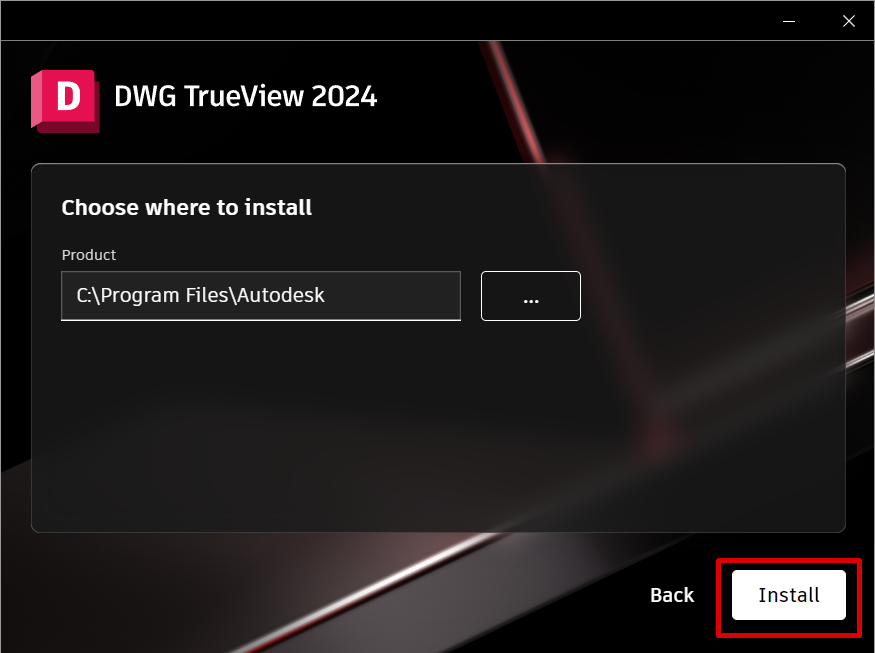

이후 설치 폴더를 변경하지 말고 기본값 그대로 둔 채 Install 버튼을 클릭합니다.

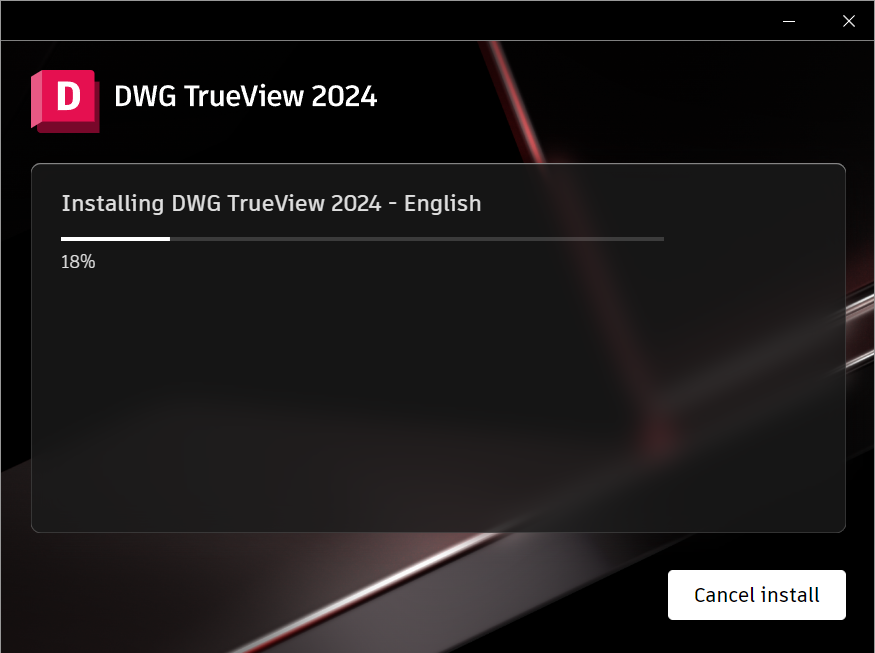

그러면 자동으로 설치가 진행되며, 설치 시간은 약 3~5분 정도 소요됩니다.
설치가 완료되면 “Please restart your computer to finish installing.”라는 안내 창이 표시됩니다.
해당 화면에서 ‘Restart’ 버튼을 눌러 컴퓨터를 재부팅해 주시면 됩니다.

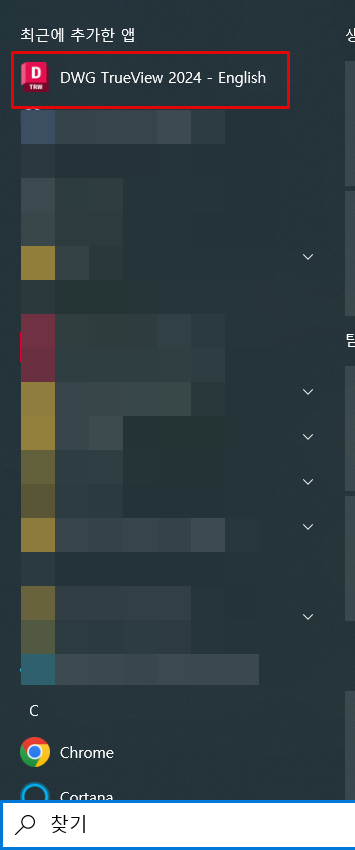

PC를 부팅한 뒤 시작 메뉴를 열어 ‘DWG TrueView 2024 – English’를 선택하여 프로그램을 실행해 주세요.

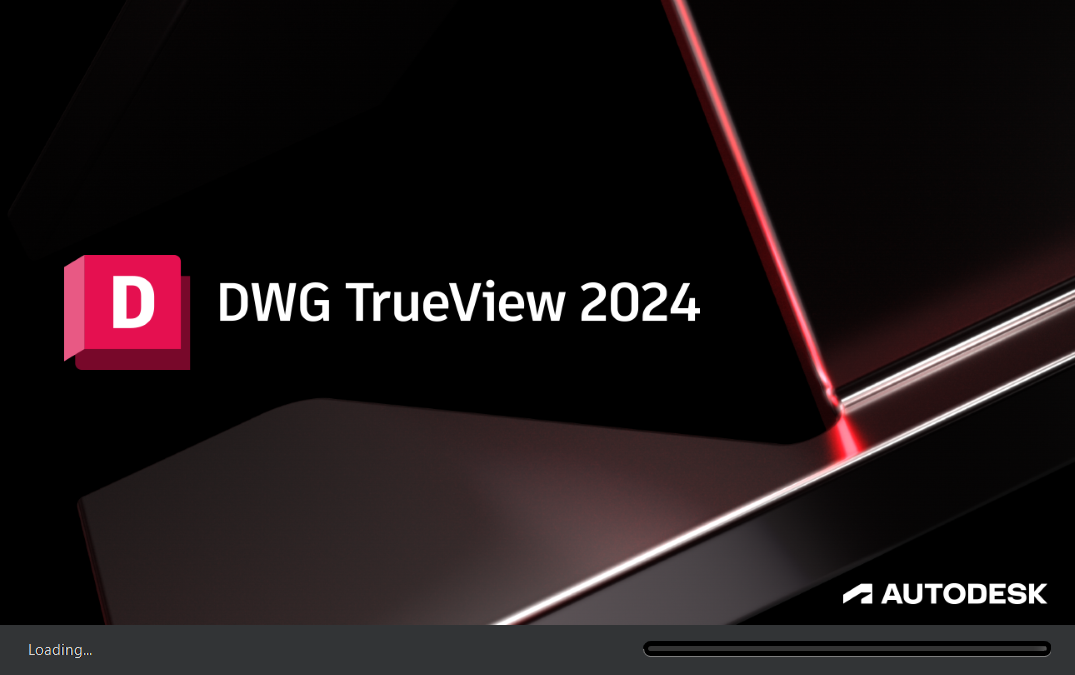

프로그램 실행 시 로딩 화면이 잠시 나타나며,
잠시만 기다려 주시면 됩니다.

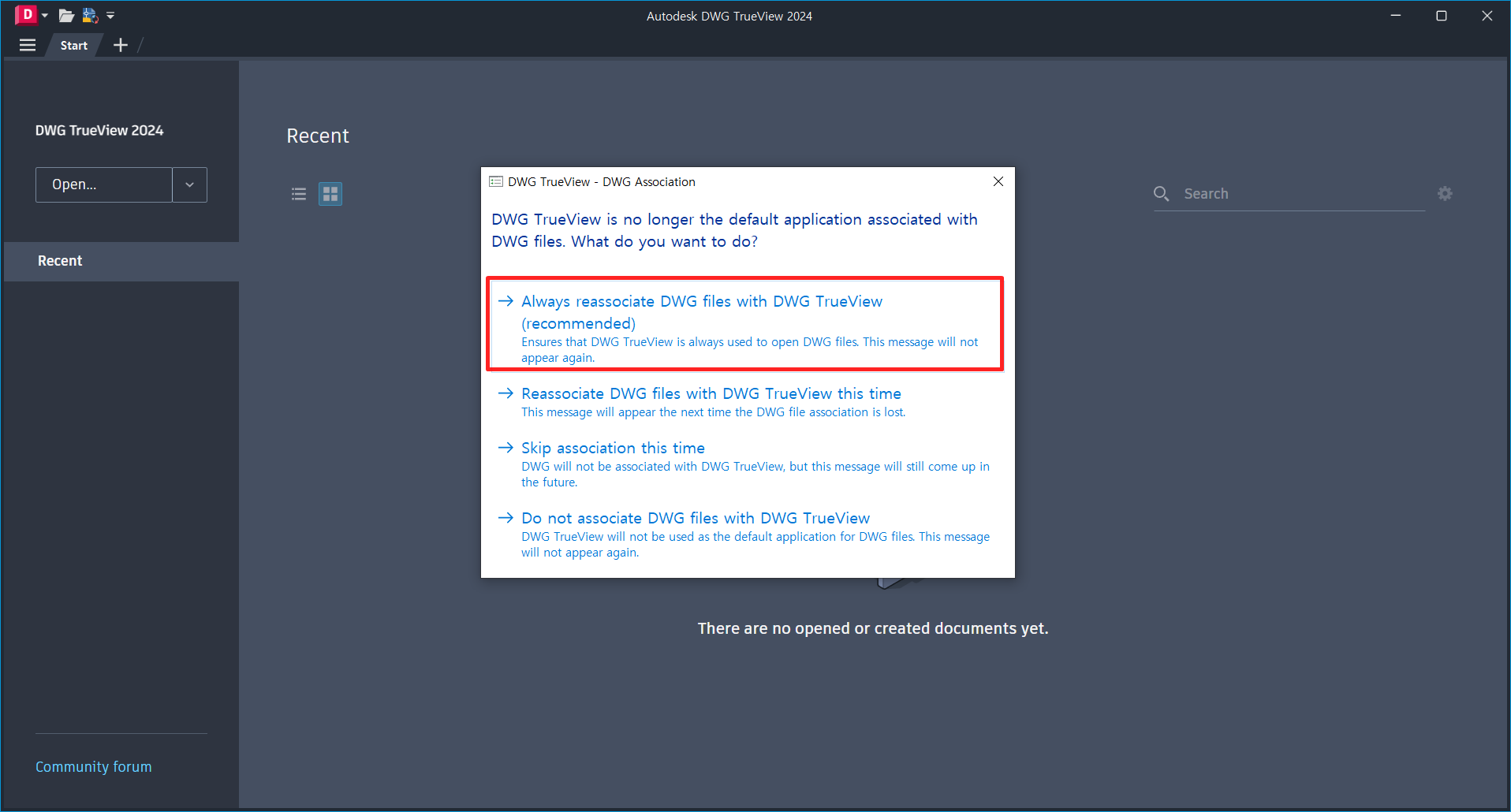

프로그램이 실행되면 중간에 다음과 같은 팝업 창이 표시됩니다.
해당 창에서 ‘Always reassociate DWG files with DWG TrueView’ 항목을 선택해 주시면 됩니다.

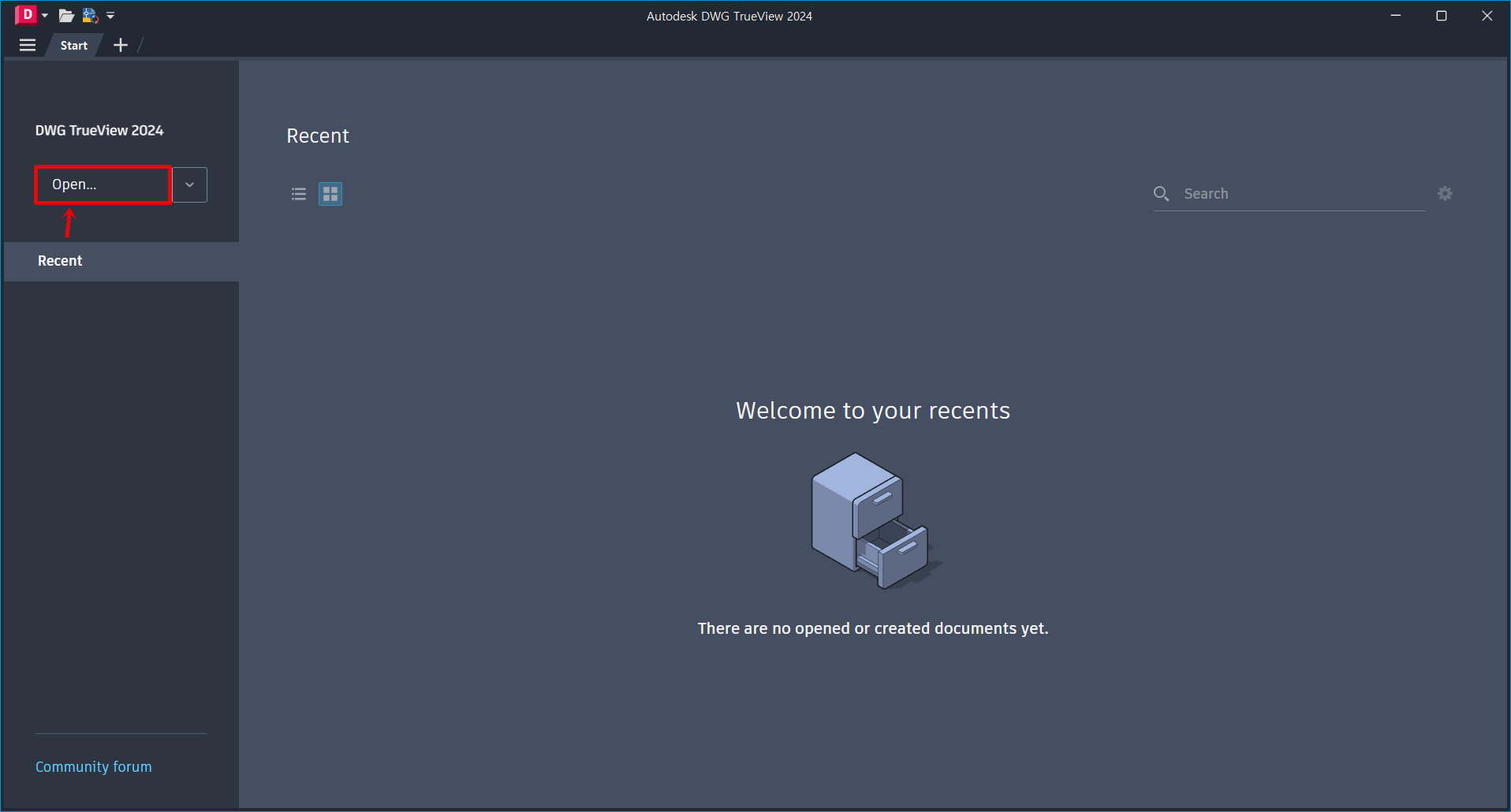

DWG TrueView 프로그램이 실행되면 상단의 ‘OPEN’ 버튼을 클릭하여 PDF로 변환할 DWG 파일을 불러옵니다.
파일을 불러온 후에는 상단 메뉴에서 ‘Plot’을 선택해 주세요.

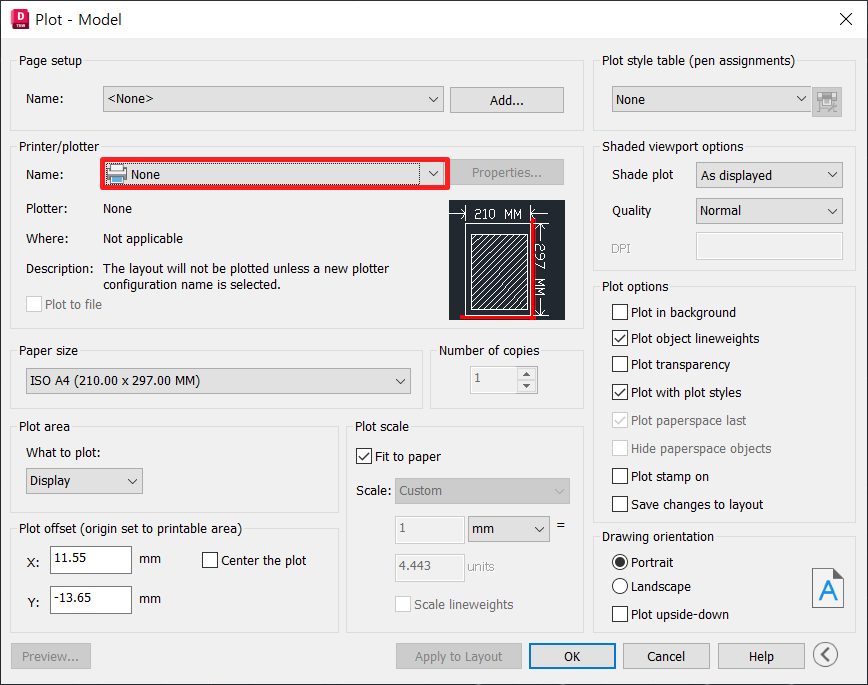

위와같이 플롯(Plot) 창이 열리면,
프린터/플로터(Printer/Plotter) 항목의 이름(Name) 드롭다운 목록에서
DWG To PDF.pc3 (또는 Microsoft Print to PDF)를 선택합니다. 이는 실제 인쇄 대신 DWG 도면을 고품질의 PDF 파일로 변환하는 데 사용됩니다.
DWG To PDF.pc3 를 선택했으면 하단에 OK 버튼을 눌러줍니다.
그러면 위와 같이 ‘Browse for Plot File(다른 이름으로 저장)’ 창이 열립니다.
파일을 쉽게 찾을 수 있도록 저장 위치를 Desktop(바탕화면)으로 선택한 후,
‘Save(저장)’ 버튼을 눌러주시면 됩니다.
그럼 진행 상황을 보여주는 ‘Plot Job Progress’ 창이 나타나며,
작업이 완료되면 선택한 폴더에 PDF 파일이 저장된 것을 확인하실 수 있습니다.
또 다른 방법으로는 온라인 변환 서비스를 이용하는 것입니다. 별도의 프로그램을 설치하지 않아도 웹사이트에 캐드 파일을 업로드하면 PDF로 변환할 수 있습니다. 다만 보안상의 위험이 있을 수 있고, 파일 크기나 변환 횟수에 제한이 있는 경우가 많아 중요 자료나 대용량 도면 변환에는 권장되지 않습니다.
FreePDFConvert 사이트 이용해 캐드 파일을 pdf파일로 변환 하기
FreePDFConvert.com은 웹 브라우저만으로 PDF 파일을 생성하고 변환할 수 있는 온라인 도구입니다. 이 서비스는 프로그램 설치나 특별한 소프트웨어 없이 문서를 손쉽게 변환할 수 있도록 설계되어 있어, Windows, Mac, Linux는 물론 스마트폰 등 다양한 기기에서 사용할 수 있습니다. 파일을 업로드하면 서버에서 몇 초 내에 변환 처리를 완료하고, 변환된 파일을 바로 다운로드할 수 있어 빠르고 직관적인 작업이 가능합니다.
이 사이트는 다양한 변환 기능을 제공합니다. 예를 들어 Word, Excel, PowerPoint, 이미지(JPG/PNG) 파일을 PDF로 변환하거나, 반대로 PDF 파일을 Word, Excel, PowerPoint, JPG, PNG 등 다른 형식으로 변환할 수 있습니다. 단순 변환 기능뿐 아니라 PDF 병합/분할, 압축, 회전, 편집, 보호 및 잠금 해제와 같은 PDF 편집 도구도 포함되어 있어 문서 작업 전반을 지원합니다.
사용 방법은 매우 간단합니다. 변환하려는 파일을 웹 페이지에 업로드하고 원하는 변환 옵션을 선택하면 서버에서 자동으로 처리가 진행됩니다. 완료된 파일은 즉시 다운로드할 수 있으며, 업로드된 파일은 보안 및 개인정보 보호를 위해 자동 삭제됩니다. 이 자동 삭제 기능 덕분에 사용 후에는 서버에 파일이 남지 않도록 설계되어 있어 기본적인 개인정보 보호가 강화되어 있습니다.
또한 이 서비스는 256비트 SSL 암호화를 사용하여 파일 전송 과정을 보호합니다. 이를 통해 업로드 중인 파일이 전송 과정에서 외부로 노출되는 것을 방지하며, 문서 변환 시 보안성을 높이는 역할을 합니다. 플랫폼 자체는 브라우저 기반이기 때문에 프로그램 설치 없이도 언제든지 접근 및 변환이 가능하며, 파일 크기나 환경에 관계없이 대부분의 변환 작업을 수행할 수 있습니다.
FreePDFConvert.com은 기본적으로 무료로 제공되는 도구이지만, 무제한으로 사용하려면 회원가입 또는 유료 플랜 가입이 필요합니다. 무료로도 PDF 변환 및 다운로드를 할 수 있지만, 파일 크기 제한이나 변환 횟수 제한, 고급 기능은 유료 플랜에서만 사용할 수 있는 경우가 있습니다. 이러한 유료 옵션은 더 빠른 변환 처리, 높은 파일 용량 지원, 추가 편집 도구 등 보다 확장된 기능을 제공합니다.
하지만 사용 후기 측면에서는 주의할 점도 있습니다. 일부 사용자 리뷰에 따르면, 완전히 무료라고 홍보하지만 실제로는 일부 기능이 제한되며 유료 회원으로 유도되는 경우가 있다는 평가가 있습니다. 또한 무료 사용자에 대해 페이지 수 제한이나 일일 변환 횟수 제한이 있다는 의견도 일부 존재합니다. 이런 부분은 서비스를 이용할 때 사전에 확인하고 사용하는 것이 좋습니다.
요약하면 FreePDFConvert.com은 별도 설치 없이 온라인에서 PDF를 변환·편집할 수 있는 편리한 도구입니다. 다양한 파일 형식을 PDF로 변환하거나 PDF를 다른 형식으로 바꿀 수 있으며, 병합·분할·압축 같은 추가 기능도 포함되어 있어 문서 작업에 유용합니다. 무료 버전도 기본적인 변환 기능을 지원하지만, 더 많은 기능과 무제한 작업을 원한다면 유료 플랜이 필요할 수 있습니다.
FreePDFConvert 사이트 바로가기
https://www.freepdfconvert.com/ko/autocad-to-pdf
이 사이트는 회원가입이나 로그인 절차 없이 무료로 사용할 수 있습니다.
사이트에 접속한 뒤 [AutoCAD 파일 선택] 버튼을 클릭하여 변환할 파일을 선택합니다.

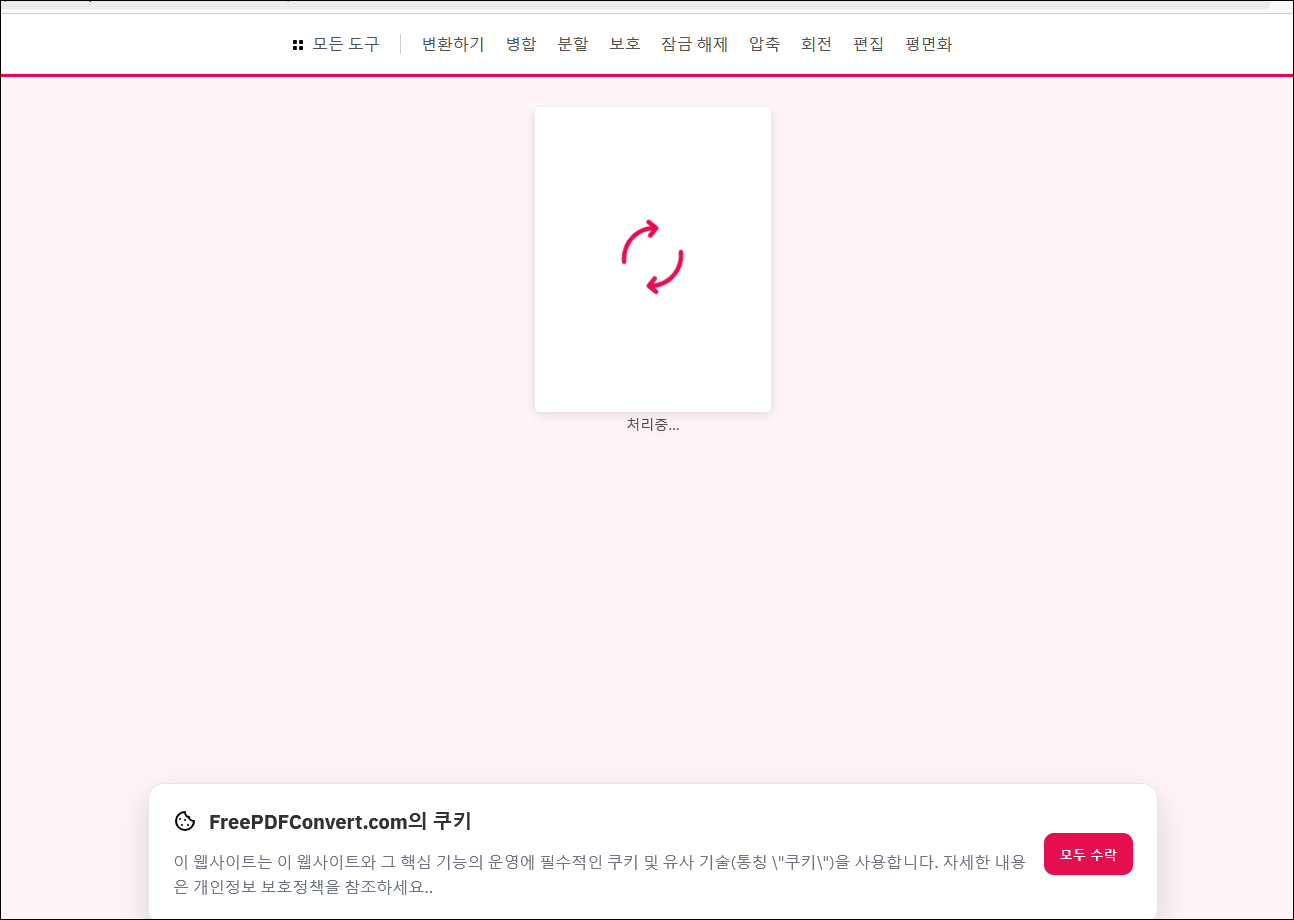

파일을 선택하면 위와 같이 ‘처리 중’이라는 문구가 나타나고, 업로드 및 변환이 자동으로 진행됩니다.
변환이 완료될 때까지 잠시 대기합니다.
변환이 완료되면 다운로드 버튼을 눌러 변환된 PDF 파일을 받으시면 됩니다.
CADian File Converter 이용해 캐드 파일을 pdf파일로 변환 하기
CADian File Converter (캐디안 파일 컨버터)는 CAD 도면 파일을 웹 브라우저에서 바로 다른 형식으로 변환할 수 있게 해주는 온라인 변환 서비스입니다. 이 서비스는 별도의 프로그램 설치가 필요 없다는 점이 가장 큰 장점으로, 언제 어디서든 인터넷이 연결된 상태에서 간단히 CAD 도면을 업로드하고 변환할 수 있도록 설계되어 있습니다. 특히 CAD 프로그램이 설치되어 있지 않은 환경에서도 도면을 열람하거나 전달해야 할 때 유용하게 활용할 수 있습니다.
이 온라인 서비스는 DWG, DXF, DGN 등 CAD에서 널리 사용되는 도면 파일 포맷을 지원하며, 이들을 PDF, JPG, PNG 같은 범용적이고 보기 쉬운 형식으로 변환할 수 있습니다. PDF로 변환하면 CAD 소프트웨어가 없는 사용자도 일반 PDF 뷰어로 내용을 열람할 수 있어 도면 공유, 검토, 프린트 및 문서화가 매우 쉬워집니다.
사이트 자체는 웹 기반으로 동작하며, 접속 후 파일을 업로드하면 서버에서 변환이 이루어지는 구조입니다.
장점으로는 설치가 필요 없어 설치 환경이 제한적인 장비에서도 사용할 수 있고, 별도의 CAD 라이선스가 없는 사용자라도 CAD 도면을 간단히 변환할 수 있다는 점입니다. 또한 파일을 변환하는 과정이 직관적이어서 초보자라도 쉽게 사용할 수 있고, 브라우저만 있으면 되기 때문에 플랫폼에 구애받지 않는다는 편리함이 있습니다.
다만 온라인 변환 서비스 특성상 파일을 서버에 업로드해야 하므로 보안에 유의해야 합니다. 특히 중요 도면을 다루는 기업 환경에서는 로컬 프로그램 사용이 더 안전할 수 있습니다. 또한 CADian 사이트는 로그인 후 이용 가능하며, 무료 사용자는 파일 크기(20MB)와 하루 변환 횟수(10회)에 제한이 있어 대용량·다량 변환에는 한계가 있습니다.
CADian File Converter 사이트 바로가기
https://converter.cadian.com/dwg-to-pdf

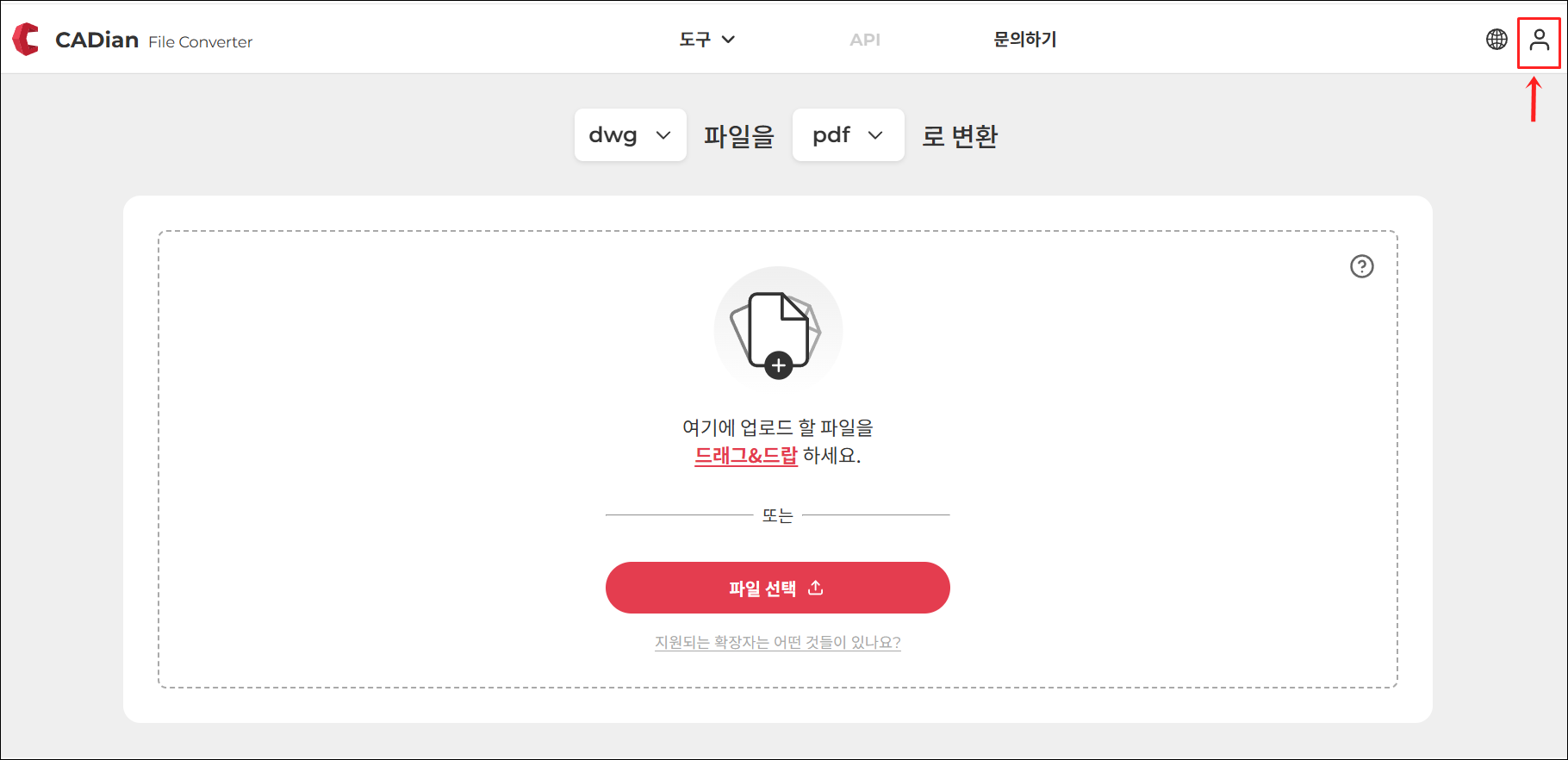

사이트에 접속후 우측상단 화살표로 가리킨 곳을 눌러줍니다.

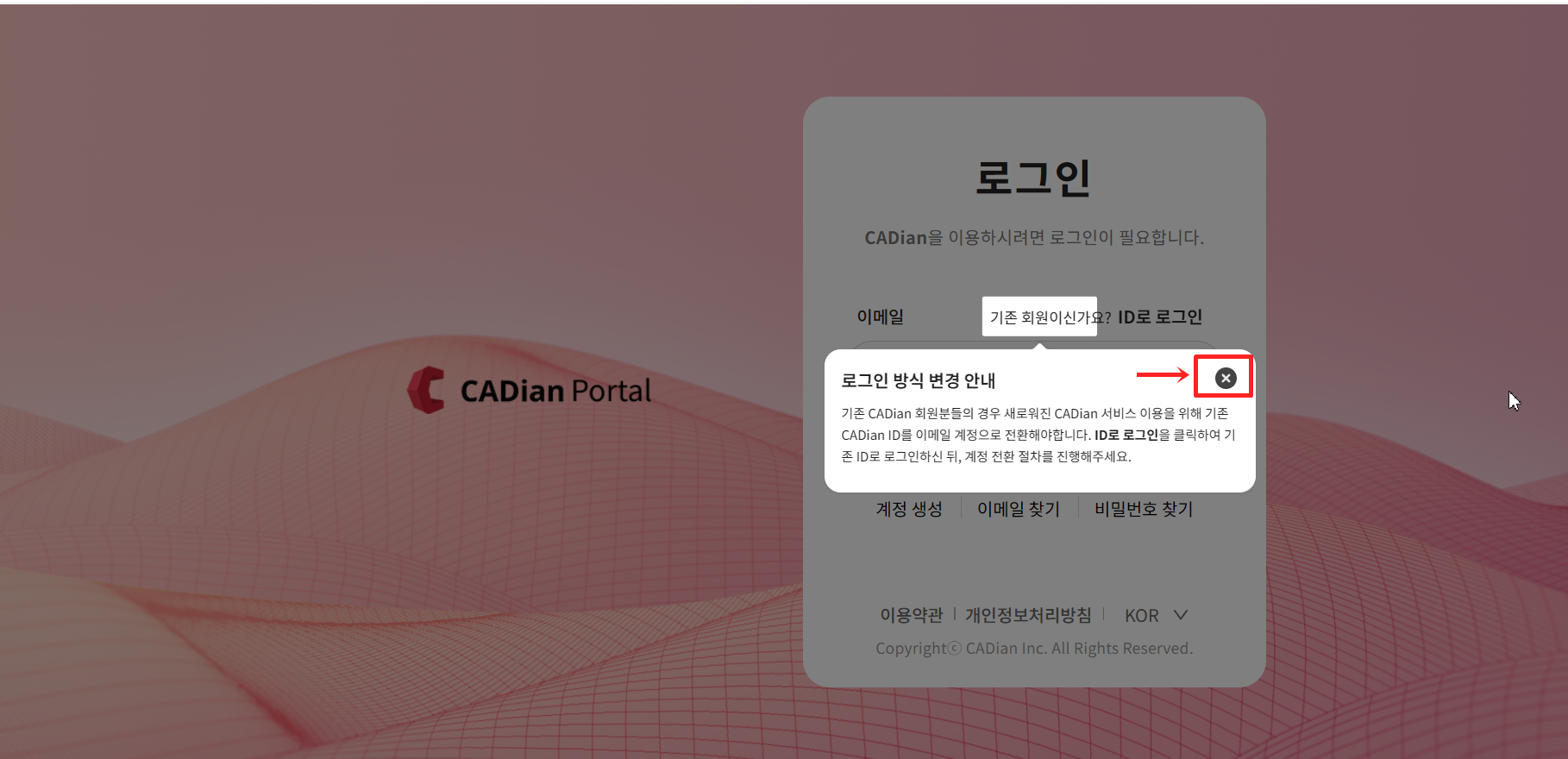

로그인 페이지로 이동되면 "로그인 방식 변경 안내" 팝업창이 나오는데 x 를 눌러 닫아줍니다.

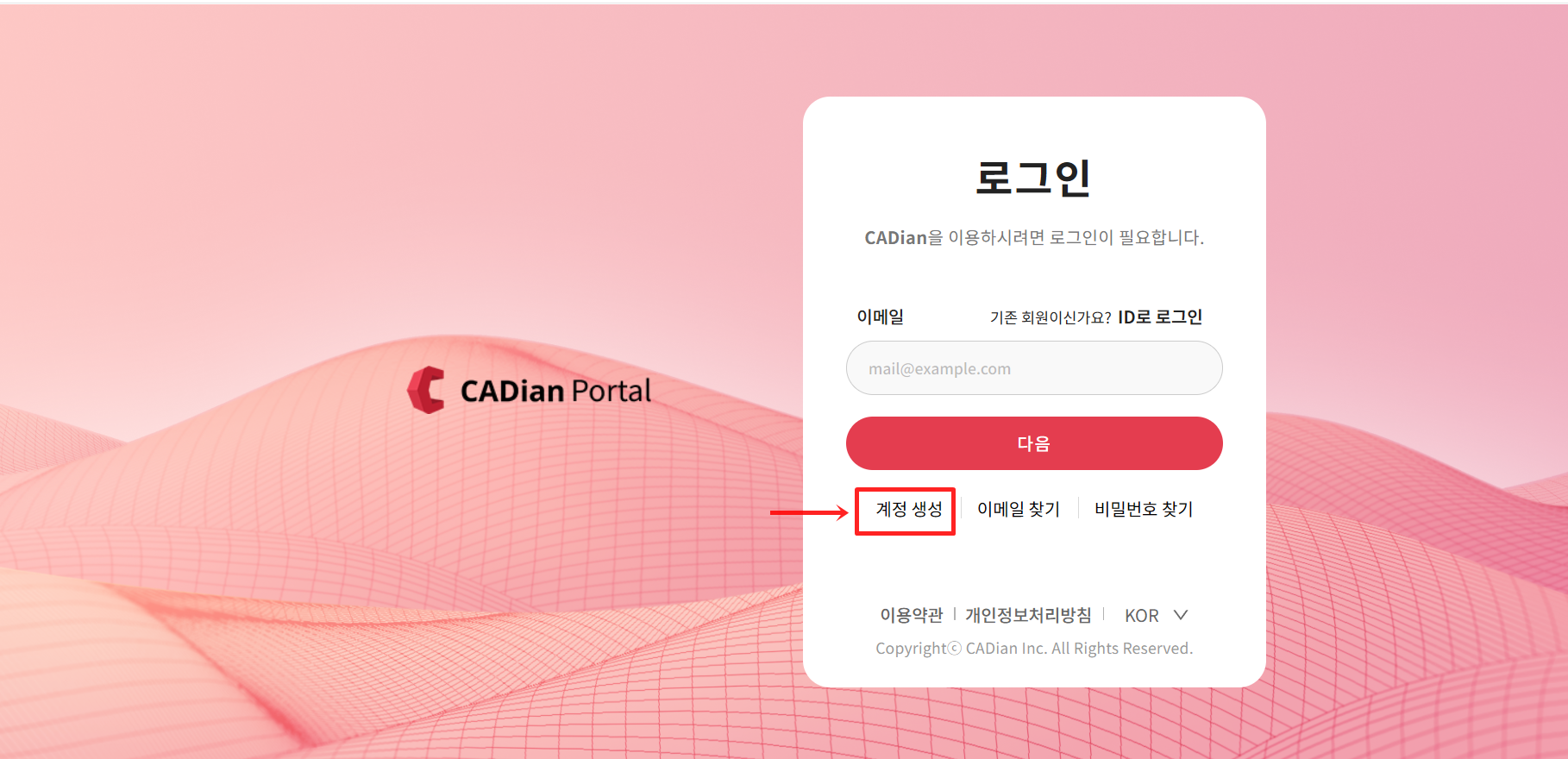

그리고 [계정 생성] 을 눌러 회원가입 하시구요.
회원가입 완료되면 로그인을 해줍니다..

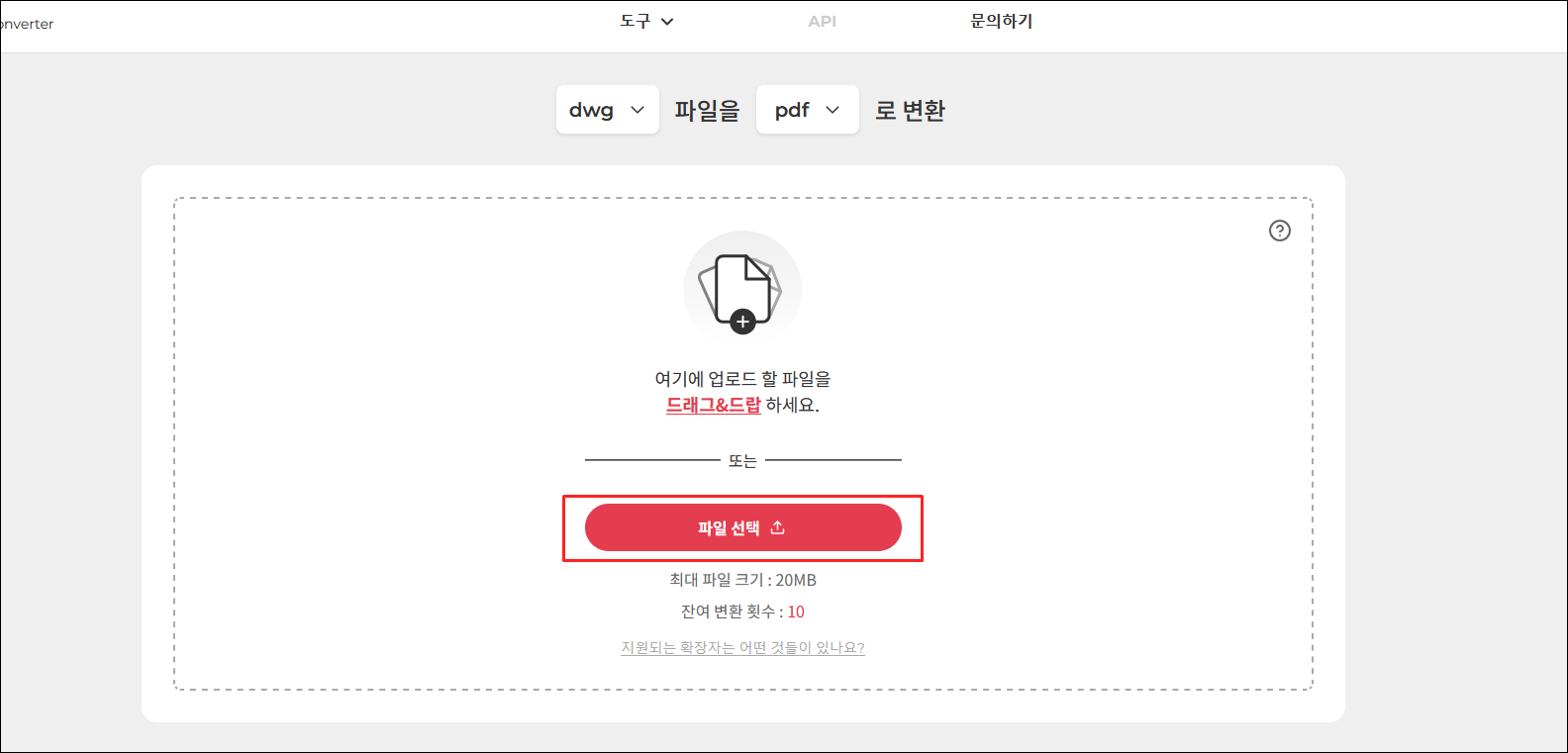

로그인후 [파일 선택] 을 눌러 변환할 도면 파일을 불러옵니다.

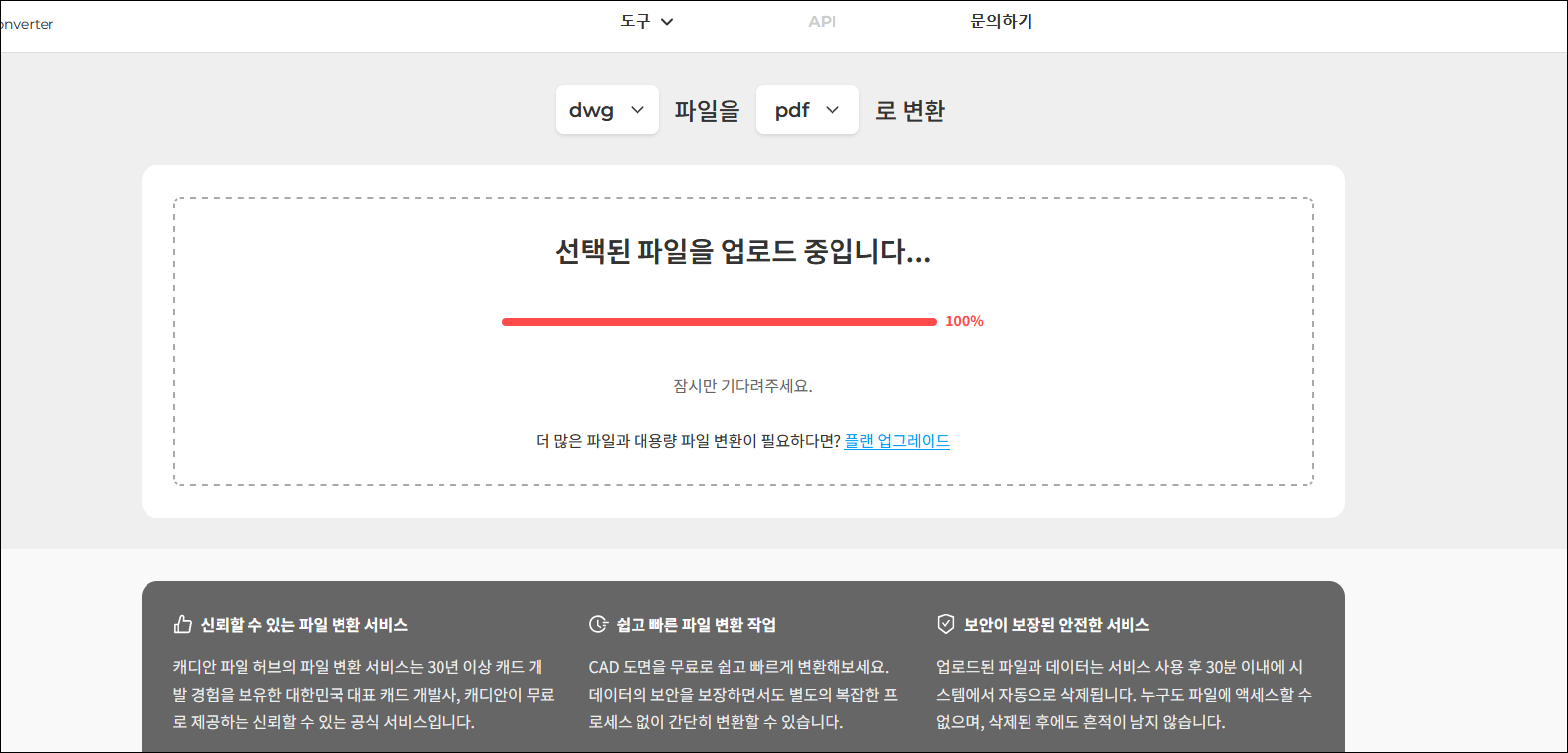

도면파일을 불러오면 자동으로 업로드되고 변환됩니다.

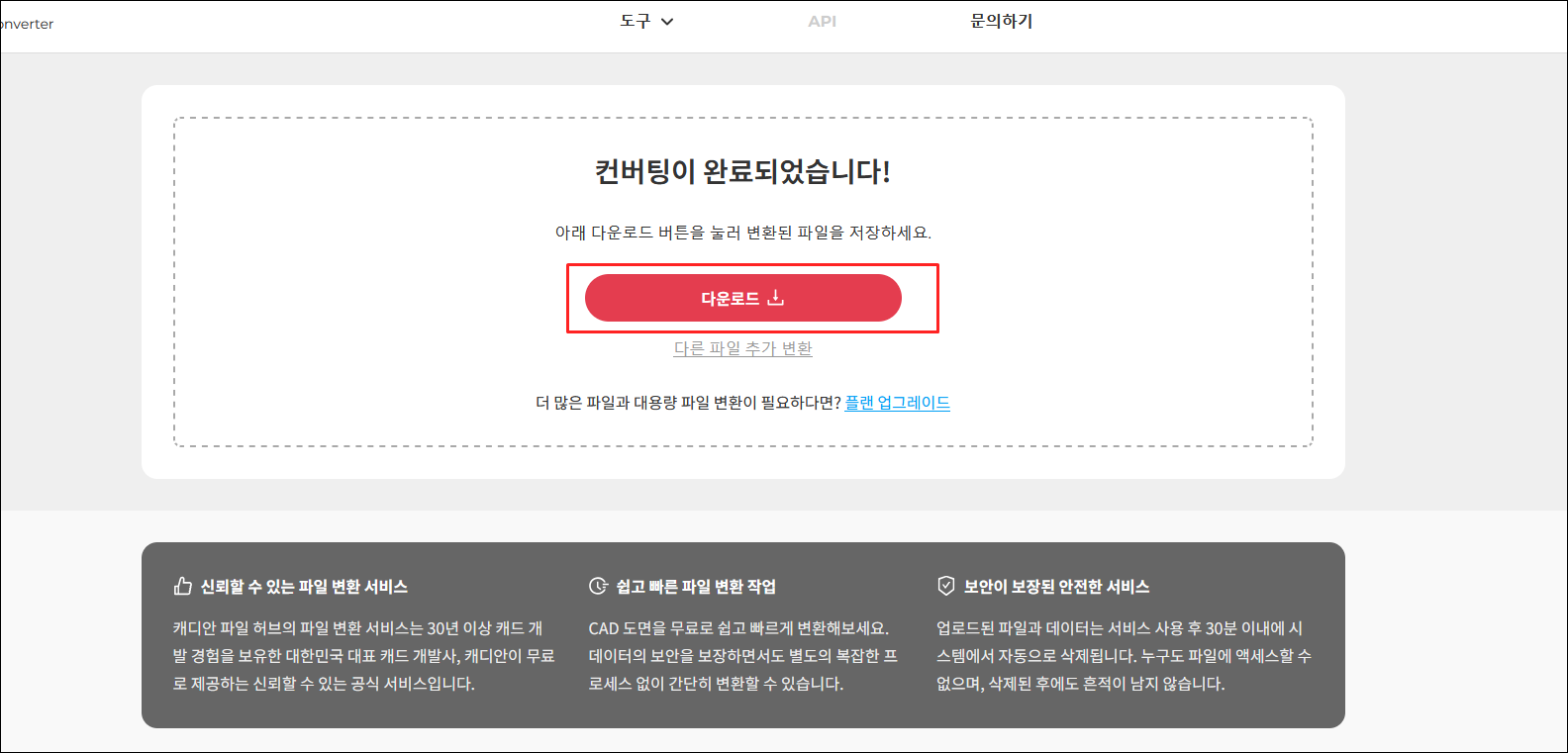

변환완료되면 다운로드 버튼을 눌러 변환된 파일을 받으시면 됩니다.
PDF로 변환된 캐드 도면은 다양한 용도로 활용할 수 있습니다. 이메일이나 메신저를 통한 빠른 공유는 물론, 회의 자료, 보고서 첨부, 현장 출력용 도면 등으로도 적합합니다. 최근에는 PDF 뷰어를 활용하여 간단한 주석이나 표시를 추가할 수도 있어, 수정 요청이나 검토 의견을 전달하는 데에도 유용하게 사용되고 있습니다.
캐드 파일을 PDF 파일로 변환하는 작업은 단순한 형식 변경을 넘어, 도면 활용의 범위를 넓히고 업무 효율을 높이는 중요한 과정이라고 할 수 있습니다. PDF 형식은 높은 호환성과 안정성을 바탕으로 다양한 환경에서 도면을 손쉽게 확인하고 공유할 수 있도록 도와줍니다. 특히 캐드 프로그램이 없는 사용자와의 협업이나 출력, 보관 측면에서 PDF는 매우 실용적인 선택입니다.
캐드 프로그램의 기본 기능을 활용하거나 전용 변환 도구를 적절히 사용한다면 누구나 어렵지 않게 PDF 변환 작업을 진행하실 수 있습니다. 다만 출력 설정과 보안, 파일 관리에 대한 기본적인 주의사항을 함께 고려하신다면 보다 완성도 높은 결과물을 얻으실 수 있을 것입니다. 앞으로도 캐드 파일을 효율적으로 활용하기 위해 PDF 변환을 적극적으로 활용해 보시기를 권해드립니다.
이상으로 캐드파일을 PDF파일로 변환 방법에 대한 포스팅을 여기서 마치도록하겠습니다.
